Як вмонтувати у стару магнітолу USB та Bluetooth

Багато хто викинув свою улюблену касетну магнітолу ще за тих часів, коли світ перейшов на CD. Я вчинив так само десять років тому, зібрався з думками і відніс абсолютно робочий Fisher PH-W405K на смітник. Проте, у багатьох з вас залишилися імпортні магнітоли AIWA, Sanio, JVC (або, навіть, легендарний Sharp GF-777), які десь тихенько собі гниють під шаром пилу у сараях. Але ж ця техніка зручна у будь-чому: компактна, має чудовий звук, працює від батарейок протягом довгого часу (про переробку цієї техніки під живлення від акумуляторів поговоримо трошки згодом), проте, на жаль, окрім радіо з неї нічого іншого не почути. Але! Але я знаю як зробити, аби ваші магнітоли, бумбокси та ґєттобластери отримали друге житя, - треба встановити в них USB-порт.

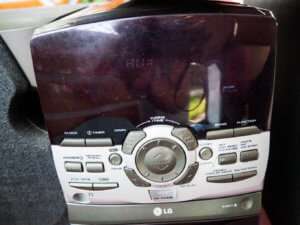

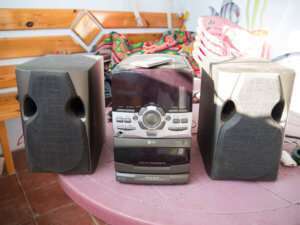

Одного разу нам подарували магнітолу LG FFH-217 у чудовому стані. Друг Михайло, дізнавшись про те, що ми придбали дачу, віддав магнітолу нам зі словами "ну хоч радіо слухати будете". Але, на жаль, виявилося, що ФМ-радіостанцій у тих краях не чутно - до найближчого великого міста вісімдесят кілометрів. Отож стояла собі ця магнітола, збирала пилок, аж ось я зіткнувся з маленькою платою 2х4 см завбільшки, китайського виробництва.

На платі було розташовано декілька чипів та USB-роз'єм, а до плати додавався пульт ДК. Я тоді купив декілька таких плат, аби встановити найліпшу у машину, одна з них виявился з живленням від 5 вольт, вона й стала основою моєї переробки.

Посилання на конкретну плату я давати не буду, оскільки вам може знадобитися зовсім інша. Ось де величезний вибір відповідних пристроїв, обирайте самі, що потрібно саме вам.

Як обрати USB-плату

Параметри для вибору плати:

  • Напруга. Треба розібрати вашу магнітолу і проміряти тестером напругу на виходах блоку живлення. На Аліекспресі у продажу є плати на 5, 12, та 5-12 вольт. Якщо ви знайдете відповідний блок живлення, то відповідно до нього обирайте й USB-плату. Переконайтеся, що він не вимикається під час вибору режиму відтворення з зовнішнього входу! Наприклад, я мав п'ять вольт на живленні блоку CD, але живлення CD вимикалося під час вибору джерела звуку AUX. В моєму випадку потрібні п'ять вольт знайшлися на контактах ламп підсвічування.
  • Форм-фактор. Є плати просто USB (маю саме таку), є з підтримкою SD-карток, є з кнопками керування, є з екранчиком. Ви маєте вирішити, де у вашої магнітоли місце, аби все це розташувати. В моєї магнітоли вся лицьова поверхня зайнята кришками касет та індикатором, а там, де можна було б влаштувати отвір для флешки, позаду стояла плата з кнопками керування і мотори стрічкопротягу.
  • Функціонал. Як я вже згадував, плати USB-програвачів можуть бути простими, можуть, окрім USB-флешек підтримувати ще картки SD, можуть бути з кнопками керування, з великим або малим екраном, а також мати на борту FM-радіо та Bluetooth.  Якщо ви фанат слухати музику зі смартфону, я би порадив вам звернути увагу саме на плати з Bluetooth, тоді ваша магнітола перетвориться не лише на USB-програвач, але й ще на Bluetooth-колонку. Є неперевершені плати з Bluetooth 4.0, наприклад, ося ця, і якщо ви маєте вільне місце, де її можна приладнати, то решта функціоналу вашого бумбоксу вам не знадобиться.
  • Звертайте увагу на дрібнички. Деякі плати не підтримують флешки більш ніж 8 Ґб. Деякі мають вбудований підсилювач. Таку плату можна влаштувати просто всередині однієї з колонок, якщо у вас не моноблок і використовувати лише колонки, проте для розширення функціоналу існуючого пристрою  вона не підійде.

Опис доробки старої магнітоли з фото

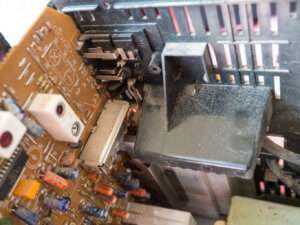

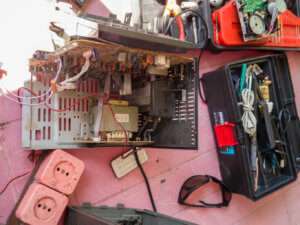

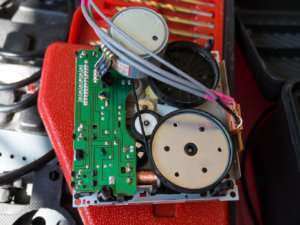

1. Разбираємо стару магнітолу.

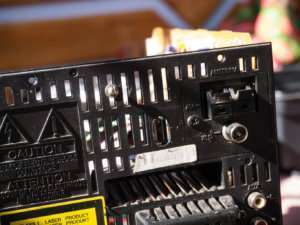

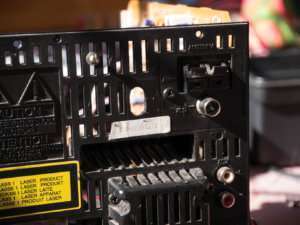

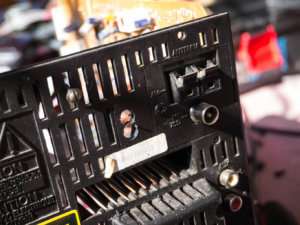

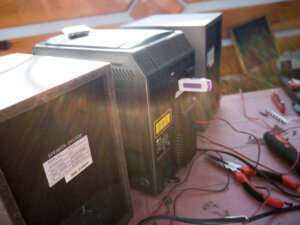

2. Тепер треба знайти місце, куди ви будете врізати нову плату. Знаходимо місце і робимо отвір під USB-роз'єм. В мойому випадку це задня кришка.

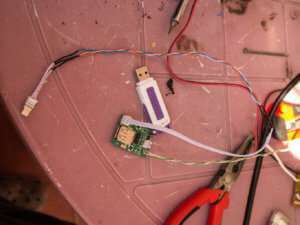

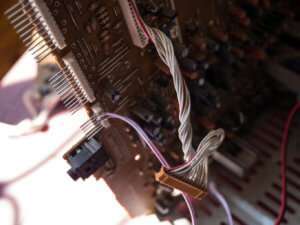

3. Встановлюємо плату, аби проміряти потрібну довжину дротів. Виходи AUX я підпаяв просто до відповідного роз'єму AUX, живлення зняв зі штирьків роз'ємів плати керування.

4. Якби ж то моя плата стояла на передній панелі, то можна було б збирати магнітолу і користуватися. Але тут виникло питання: а як я буду керувати музикою за допомогою пульту, якщо плата знаходиться на задній кришці? Відповідь прийшла негайно: випаяти приймаючий ІЧ-фотодіод і перенести його на лицеву частину. Там його можна було б розташувати за склом індикатору (найшвидше, проте, не найліпше рішення), можна було б поставити його у віконце старого фотодіоду, можна було б навіть підпаяти до рідного фотодіоду і перевірити, що б з того вийшло. Але у мене на передній панелі розташовано велику напівпрозору кнопку HI TONE, порожню всередині. Ось там я фотодіод і розташував, використавши для фіксації роз'єм.

Ось і усе. Швидко, просто, з бюджетом приблизно чотири долари ми зі старезної магнітоли отримали музикальний центр, який підтримує усі сучасні технології. Виглядає воно, звичайно, не дуже, але для дачі - саме те, що треба.
