Ремонт повербанку власноруч: заміна корпусу і плати

Ремонт повербанку тільки зветься ремонтом. Сама ж процедура полагодження не має на меті випаювання деталей, пошук пробитих діодів, згорілих транзисторів, конденсаторів, які рознесло, і решту страшних дій, які лякають звичайну людину. Справа в тому, що вартість всієї електроніки разом з корпусом часто не перевищує 5% від вартості нового повербанку. Тому паяльник ми сьогодні відкладемо вбік і просто замовимо коробку разом з платою в одному комплекті. Як це зробити, я напишу нижче.



Міні-повербанк з функцією зарядного пристрою 1 х 18650

Ціна: від $1.66

  • Мініатюрний розмір і мала вага
  • Заряд акумуляторів 18650
  • Алюмінієвий корпус 7 кольорів
  • Вхід: Micro USB, 5V / 0,8A
  • Вихід: USB 2.0, 5V / 1A
Замовити на Gearbest


Про що ця нотатка?

Якось я купив на розпродажі повербанк. Звичайний повербанк на 5 ячейок, ноунейм, маркований як 20000 mAh. Розуміючи, що реальних там від сили 10000, а насправді взагалі 7500, за копійки, суто для експерименту, придбав. І хоч нічого дивного я від нього не чекав, він показав повноцінних 10000 мАг. Мене це влаштувало і майже рік це страховиннячко слугувало не за острах, а за сумління, заряджаючи на рибалці телефон і розігріваючи електричні устілки в зимових черевиках. Служило, допоки я не придбав на тому ж Аліекспресі автомобільну USB зарядку.

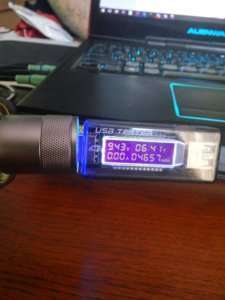

Насправді, я придбав їх три штуки, за долар, п'ять доларів і дев'ять доларів, аби протестувати щодо максимального струму. Але від першої ж зарядки при увімкненні  потягло  смаленим і, показавши на виході 9,43В, вона спалила мені повербанк. Друга зарядка показала 5,1 В і максимальний струм 0,9 А, і була відправлена ​​в резерв до решти таких самих (насправді, незважаючи на маркування 2,1А, всередині цих двох стояв чіп ad85063d, який більше 1А просто не вміє, а ще в них не було навіть натяку на запобіжник, що й стало причиною смерті повербанку). А третя, Tronsmart, виявилася напрочуд дивовижною. Вона вміє віддавати 3А, підтримує Quick Charge аж до 3 версії, дуже щільно і без люфтів сидить в гнізді прикурювача. Власне, про це я ще напишу статтю, а поки ж я став володарем згорілого повербанку, який вкрай необхідно було полагодити.

Як же ж полагодити згорілий повербанк?

Ремонт повербанку, особливо безіменного, не передбачає пошуку згорілих запчастин, пайки і інших зарозумілих витребеньок. Ну, майже не передбачає. Тому що ремонт може йти двома шляхами:

  1. Купівля плати управління, підходящої для вашого корпусу. Тут доведеться попрацювати паяльником: спочатку відпаяти два дротики від батарей до плати, а потім знову їх припаяти, вже до нової плати.
  2. Купівля нового корпусу разом з платою управління.

Обидва варіанти мають право на життя. Простенька плата управління повербанком стоїть на Аліекспрессі долар, приблизно стільки ж коштує і корпус без акумулятору. Найцінніше ж у вашому повербанку - це зовсім не електроніка, це батарея. І саме тому "чесний" повербанк на 20000 мАг коштує майже 30 доларів, бо в ньому стоять акумулятори від чесного виробника. І саме тому не буває повербанків за п'ять копійок на 20000 мАг, бо найкрутіша акумуляторна ячейка 18650 має реальну ємність 3500 мАг, тобто, максимальна ємність п'ятиячейкового повербанку не може перевищувати 3500х5 = 17500 мАг.

Власно кажучи, саме тому ремонт повербанку зводиться до наступного: замовлення на Аліекспресі відповідної плати, або корпусу. Особисто я не бачу жодного сенсу замовляти плату, оскільки, по-перше, при розбиранні згорілого повербанку зазвичай страждає його корпус, який потім доводиться ремонтувати, а по-друге, ціна найпростішої керуючої плати для повербанку $ 1.79, а ціна пристойного корпусу з платою - трохи більше двох. Чи воно того варте - вирішувати вам.

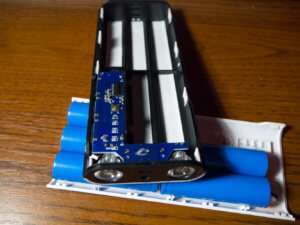

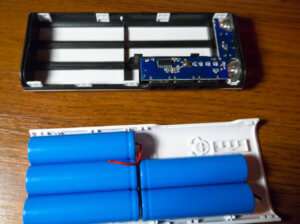

В першу чергу я розібрав старий повербанк. Фото згорілого повербанку:

Власно кажучи, я спочатку мав намір придбати тільки плату. Така плата продається на Аліекспресі, я її знайшов, і вже поклав до в кошика, як у око мені впав корпус з цифровим індикатором і всього на 60 центів дорожче!

Де прибдати запчастини для повербанку

Тут все дуже просто. Відвідуємо Аліекспрес, вбиваємо в пошуку "power bank board" і обираємо серед тисячі варіантів відповідний. Особисто я обрав ось такий корпус. Він кращий, ніж був до цього, вміє показувати відсоток залишкового заряду, виглядає досить привабливо і не вимагає пайки. Фото повербанку, який в мене вийшов:

Вийшло недорого і дуже функціонально. Завжди хотів собі повербанк з циферками :) Єдиний мінус суто цього рішення в тому, що, хоча максимальний струм зарядки цього пристрою становить 2А, струм розряду на одне гніздо - трохи більше 1000 мА (всього там 3 гнізда), тобто стандартний смартфон заряджається до 100% приблизно за три години. В принципі, цього достатньо для більшості завдань, але я пішов далі.

Після того, як я зібрав повербанк і переконався в його повній працездатності, замовив ще одну чудову коробку з підтримкою стандарту QC 2.0 / 3.0, щоб зібрати потужний повербанк на оригінальних акумуляторах Sanyo NCR18650GA аж на 24500 mAh. У ньому стоїть плата на чіпі IP5318 (даташит), і це сучасний чіп з максимальною віддачою струму аж 4,8А і ефективністю використання батарей у 92%. Цим повербанком зараз користується Лєра, заряджає його по Type-C зарядкою від Dell XPS, а потім, що характерно, їм же і розряджає.
